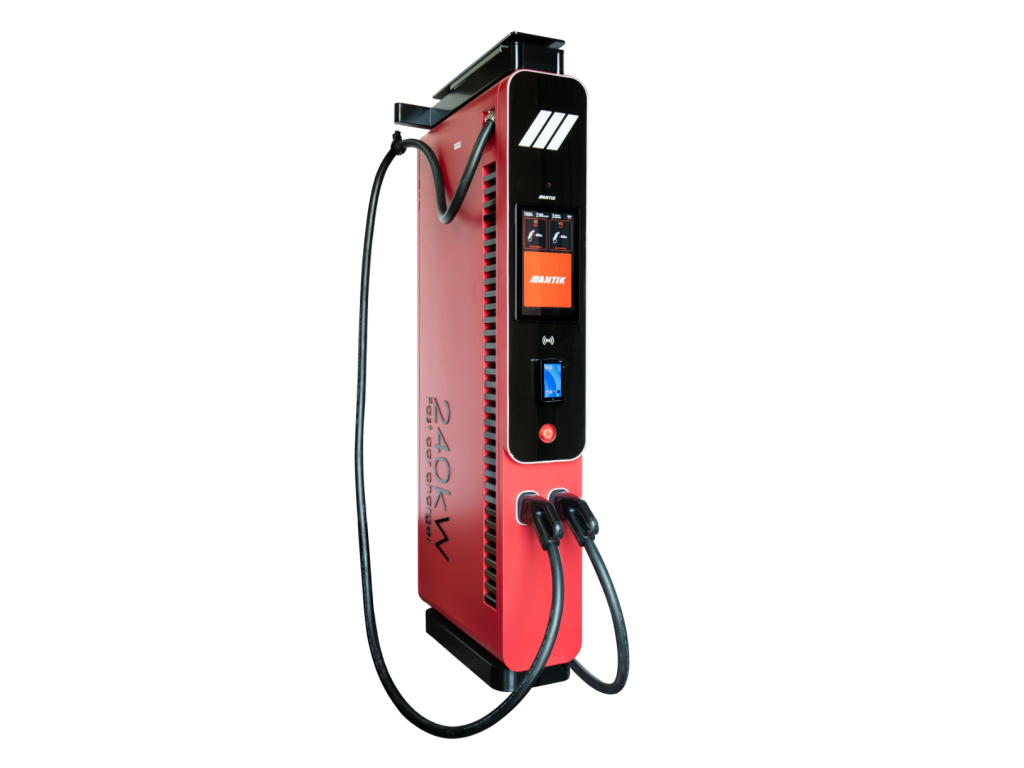

ANTIK Rýchlonabíjačka 240 kW ATK-FCS240

Podrobný popis

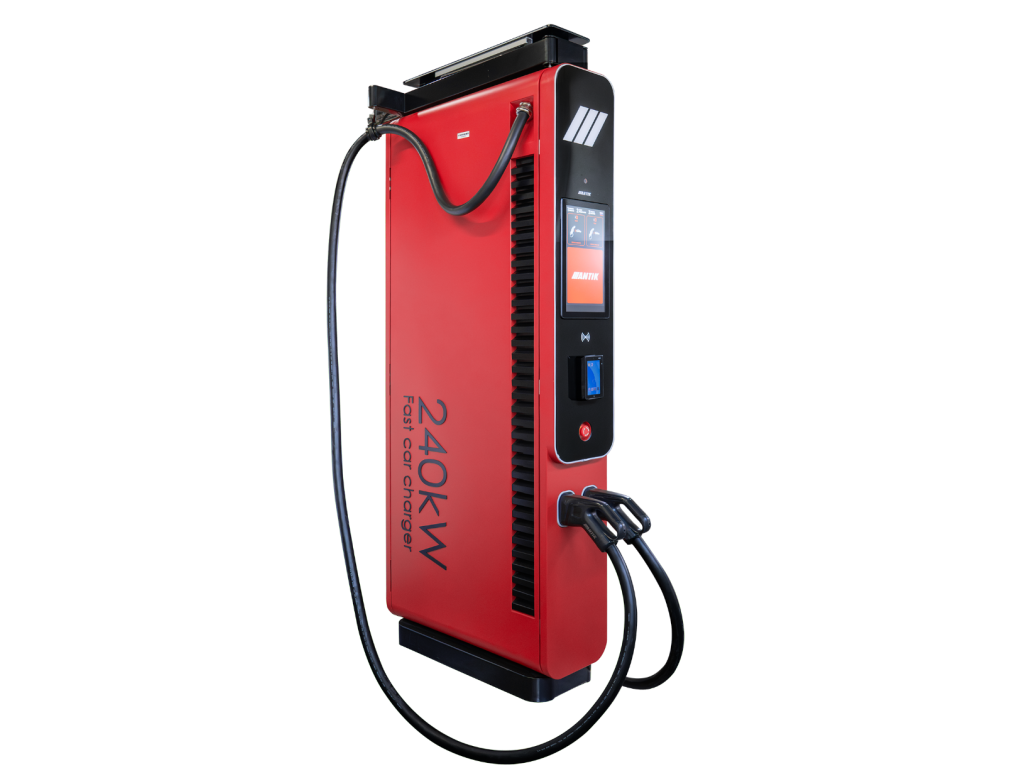

Výkonná DC nabíjačka pre elektromobily s maximálnym výkonom až 240 kW. Umožňuje nabíjanie jedného vozidla (240 kW) alebo dvoch súčasne (2 × 120 kW). Podporuje rozsah 150 – 1000 V DC a je vybavená CCS2 konektormi.

✔ 15.6" dotykový displej + POS terminál
✔ RFID, GSM, Ethernet, OCPP 1.6
✔ Odolnosť IP54, IK10 (vnútorné aj vonkajšie použitie)
✔ Prevádzka od –30 °C do +55 °C

Výkonná DC nabíjacia architektúra

Nabíjačka poskytuje maximálny výkon 240 kW s podporou dynamickej konfigurácie výstupov. Umožňuje paralelné nabíjanie dvoch vozidiel s výkonom až 120 kW na každý výstup. Pracuje v širokom napäťovom rozsahu 150–1000 V DC, čo zaručuje kompatibilitu s modernými EV platformami. Maximálny výstupný prúd 300 A umožňuje stabilný a efektívny prenos energie. Praktický systém vedenia káblov uľahčuje manipuláciu a robí nabíjanie pohodlnejším aj bezpečnejším.

•  1×240 kW alebo 2×120 kW konfigurácia

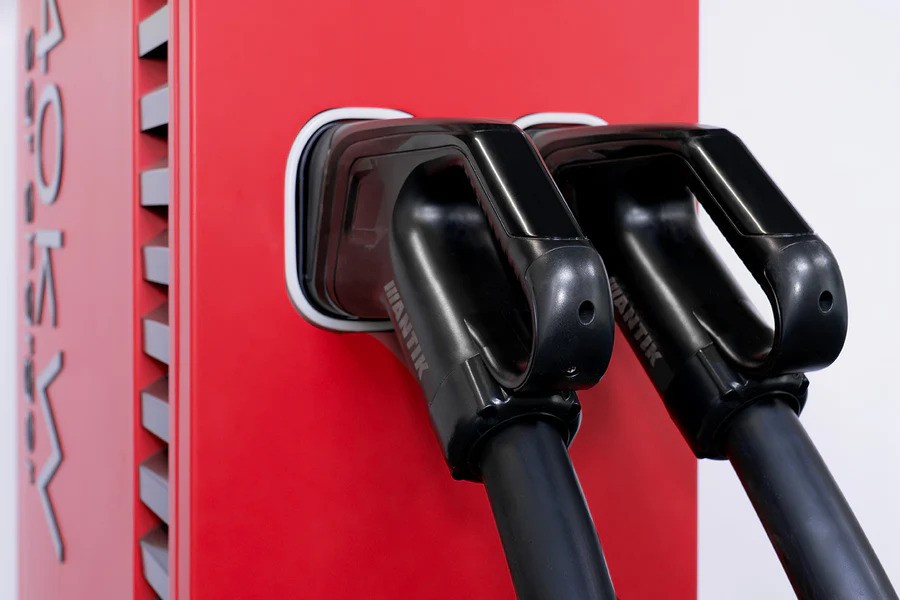

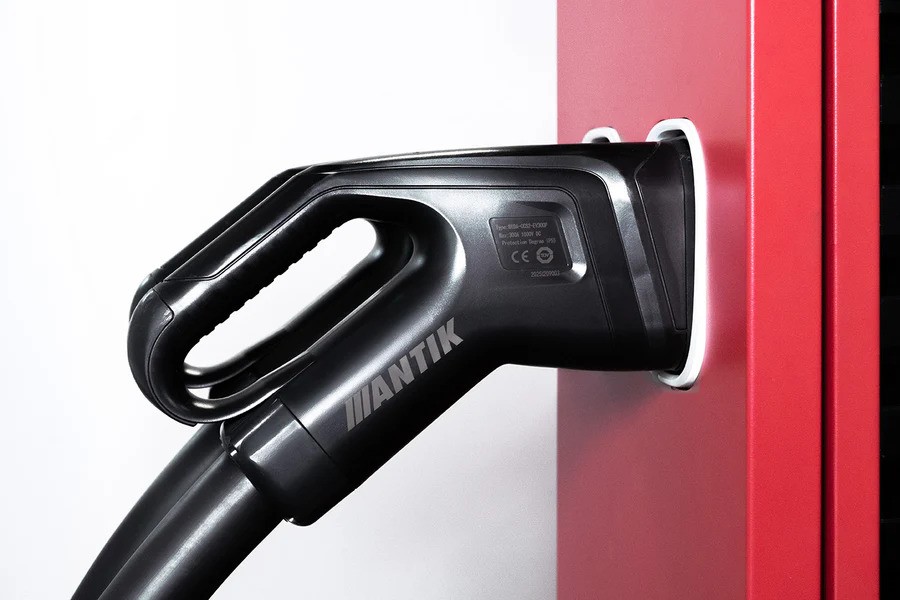

•  CCS2 konektor s výkonom do 300 A
•  Podpora napätia 150–1000 VDC
•  5-metrový nabíjací kábel
•  Dynamické riadenie výkonu medzi výstupmi

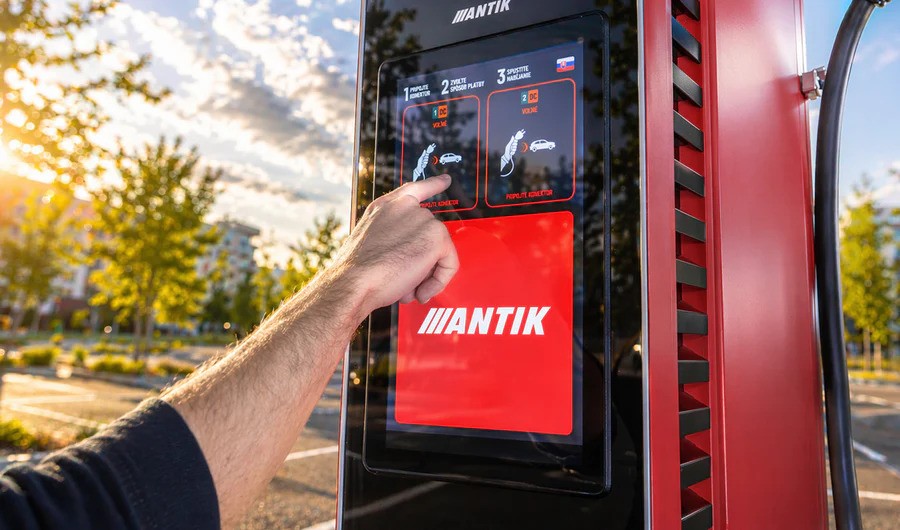

Pokročilé používateľské rozhranie a platobný ekosystém

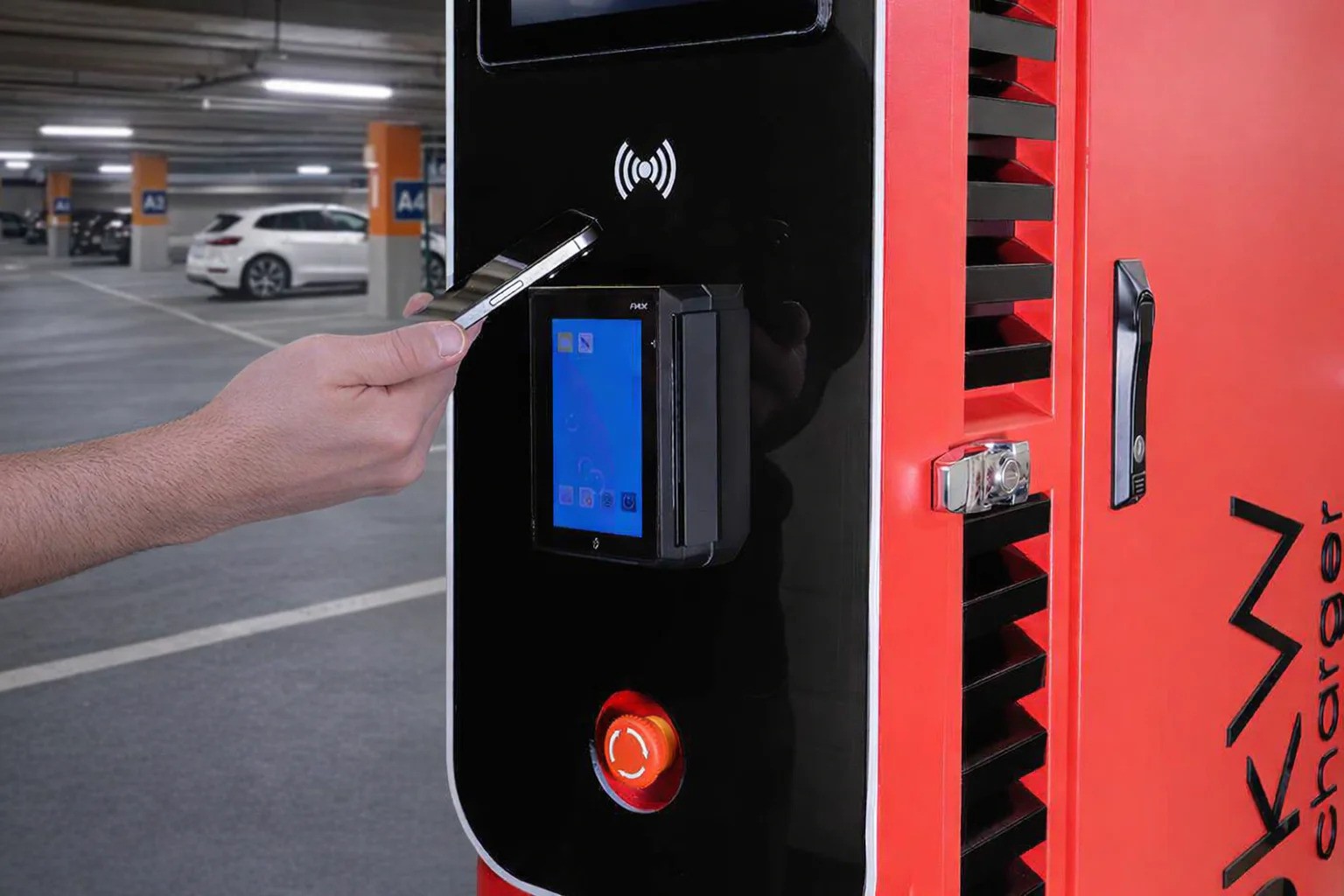

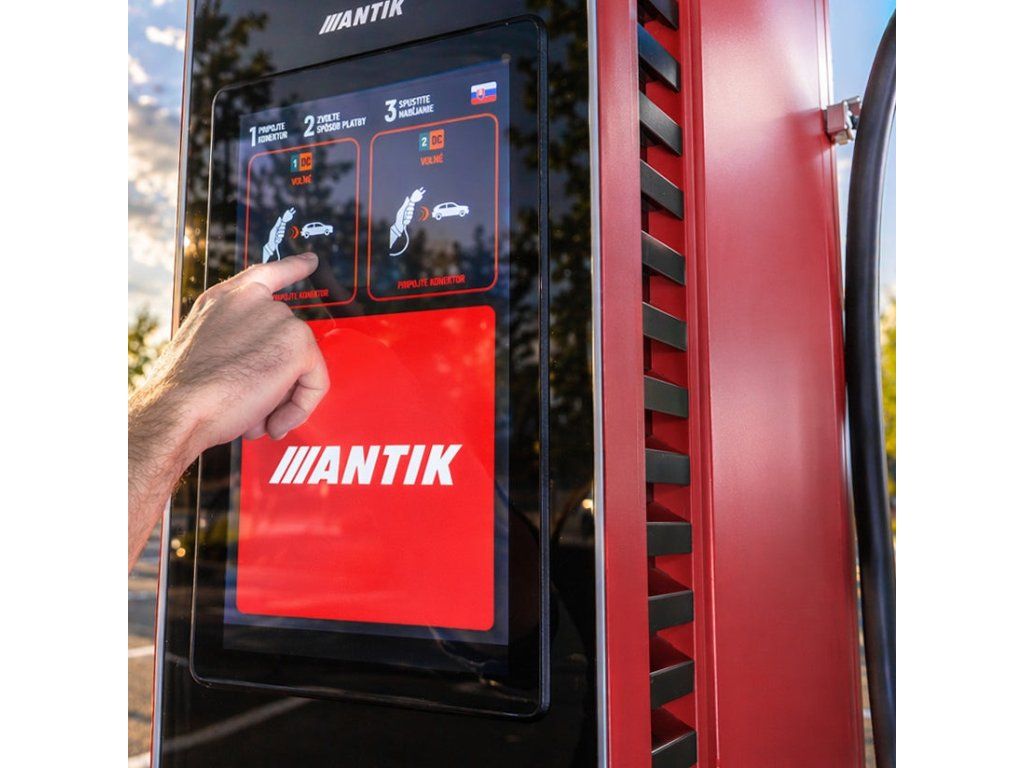

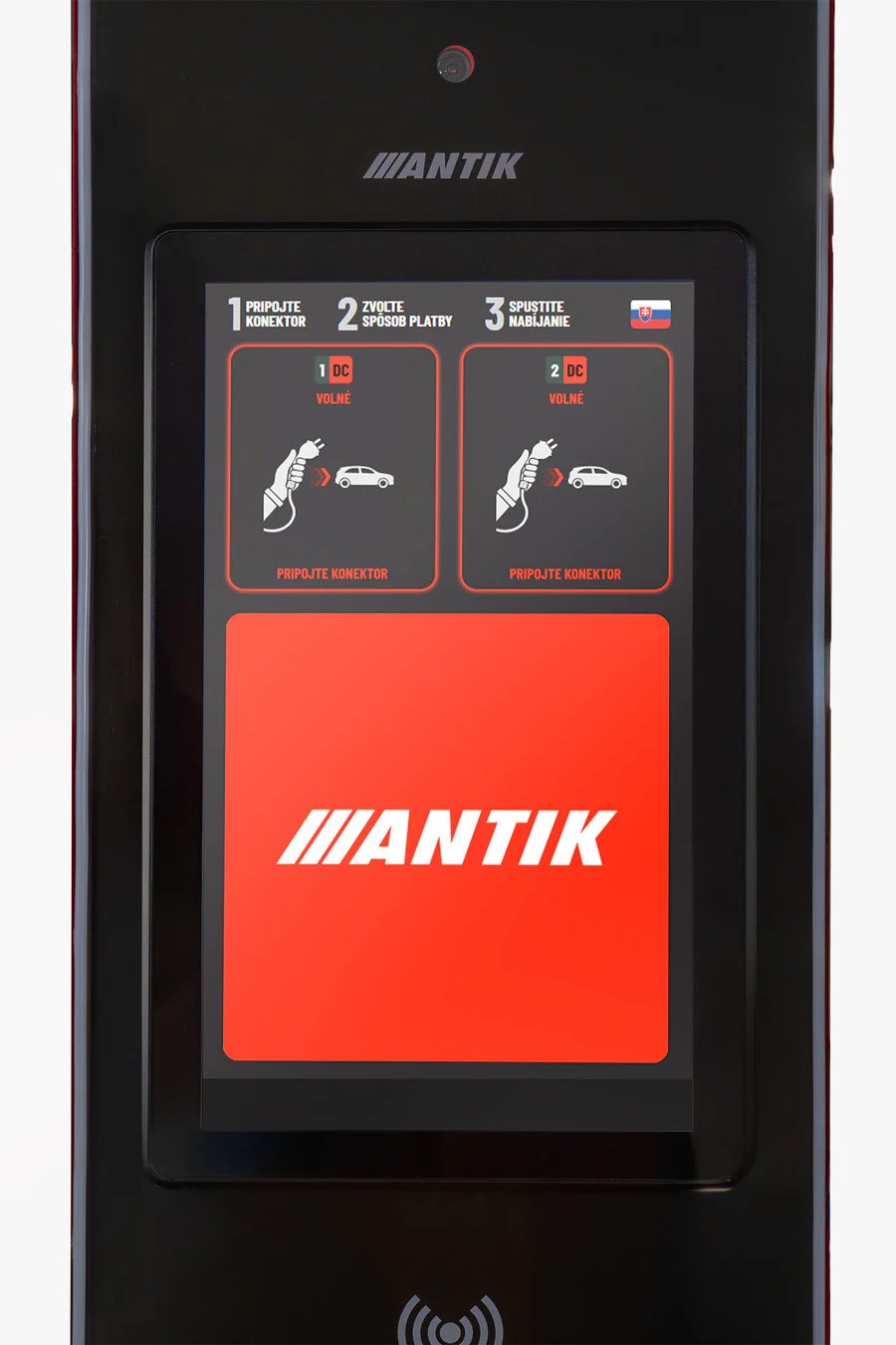

Nabíjačka je vybavená 15.6" dotykovým displejom, ktorý poskytuje intuitívne ovládanie a vysokú čitateľnosť v rôznych svetelných podmienkach. Súčasťou zariadenia je integrovaný POS terminál, ktorý umožňuje okamžité spracovanie platieb bez potreby externých riešení. RFID čítačka MIFARE poskytuje rýchlu identifikáciu používateľov a podporuje viacero autentifikačných režimov. Rozsiahle možnosti konektivity umožňujú nepretržité spojenie so servermi a správou nabíjacích staníc. RGB LED indikátory zároveň intuitívne zobrazujú stav nabíjania aj z väčšej vzdialenosti.

•  15.6" dotyková obrazovka
•  Integrovaný POS pre platby
•  RFID čítačka 13.8 MHz (MIFARE)
•  2G/3G/4G + 10/100Mbit Ethernet
•  RGB LED indikácia stavu

Integrovaná kamera pre vyššiu bezpečnosť prevádzky

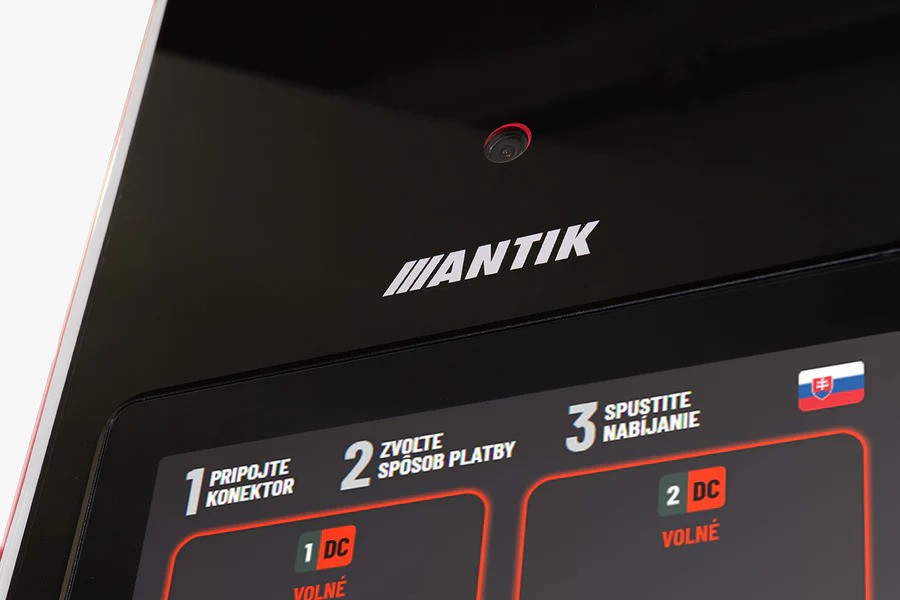

Nabíjačka je vybavená integrovanou kamerou umiestnenou v prednej časti zariadenia, ktorá zvyšuje úroveň bezpečnosti a kontroly v okolí stanice. Kamera umožňuje nepretržitý vizuálny dohľad nad nabíjacím priestorom, čím pomáha predchádzať vandalizmu, neoprávnenej manipulácii a nežiaducim situáciám počas používania.

Toto riešenie je mimoriadne vhodné pre verejné parkoviská, komerčné zóny a miesta s nepretržitou prevádzkou. Diskrétna integrácia do konštrukcie zachováva moderný vzhľad zariadenia bez rušivých prvkov. Vďaka chránenej polohe zostáva kamera spoľahlivou súčasťou stanice aj pri dlhodobom vonkajšom nasadení.

•  Zvýšená bezpečnosť nabíjacieho priestoru
•  Prevencia vandalizmu a poškodenia
•  Kontrola priebehu používania stanice
•  Vhodné pre verejné a frekventované lokality
•  Elegantne integrované riešenie v tele zariadenia

Komunikácia a sieťové protokoly

Nabíjačka poskytuje spoľahlivú komunikáciu prostredníctvom mobilných sietí aj pevného pripojenia, čo umožňuje jej plnú integráciu do moderných nabíjacích ekosystémov. Podpora protokolu OCPP 1.6 zaručuje kompatibilitu s rôznymi backend systémami, monitorovacími platformami aj platenými službami. GPS modul umožňuje presné sledovanie polohy v rámci flotilových systémov alebo prevádzkových sietí. Zariadenie poskytuje stabilný prenos dát, čo zabezpečuje spoľahlivú diagnostiku a správu v reálnom čase. Vďaka tejto konektivite je nabíjačka pripravená na inteligentnú prevádzku v modernej infraštruktúre.

•  OCPP 1.6 kompatibilita
•  2G/3G/4G GSM modem
•  Ethernet 10/100 Mbit
•  Integrovaný GPS modul
•  Podpora vzdialeného monitoringu

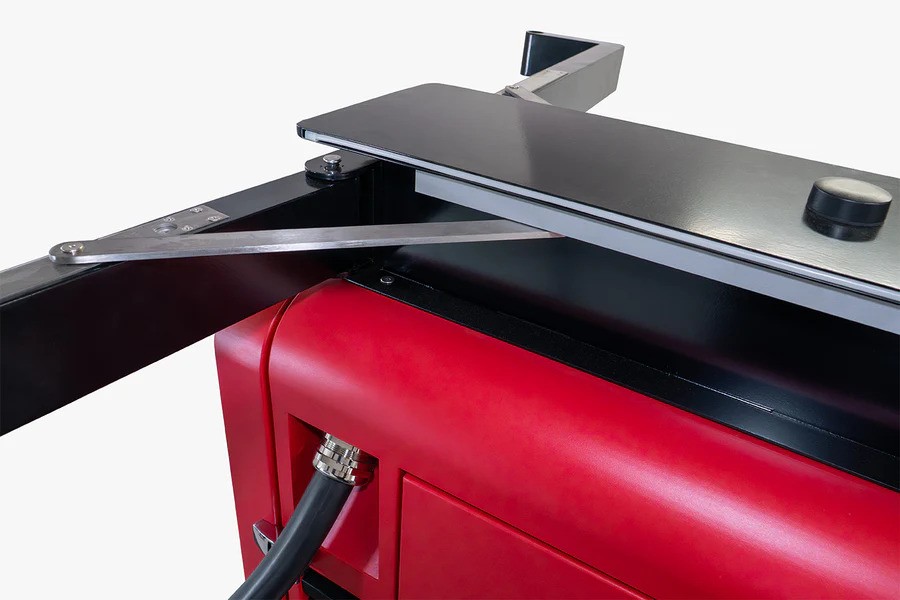

Inteligentný otočný systém vedenia káblov

Nabíjačka je vybavená horným otočným systémom vedenia káblov, ktorý výrazne uľahčuje manipuláciu s výkonnými DC konektormi počas nabíjania. Nastaviteľné ramená sa prispôsobujú polohe vozidla a umožňujú pohodlné pripojenie z rôznych strán bez zbytočného namáhania kábla.

Vyvýšené uchytenie zároveň udržiava káble mimo zeme, čím znižuje ich opotrebenie, znečistenie a riziko mechanického poškodenia. Toto riešenie zvyšuje používateľský komfort najmä pri každodennej prevádzke a frekventovaných lokalitách. Robustná konštrukcia systému je navrhnutá pre dlhodobú spoľahlivosť v exteriéri aj pri intenzívnom používaní.

•  Otočný horný systém pre vedenie káblov
•  Jednoduchšie pripojenie z rôznych strán vozidla
• Menšie namáhanie a dlhšia životnosť káblov
•  Káble mimo zeme pre čistejšiu prevádzku
•  Vyšší komfort pri každodennom používaní

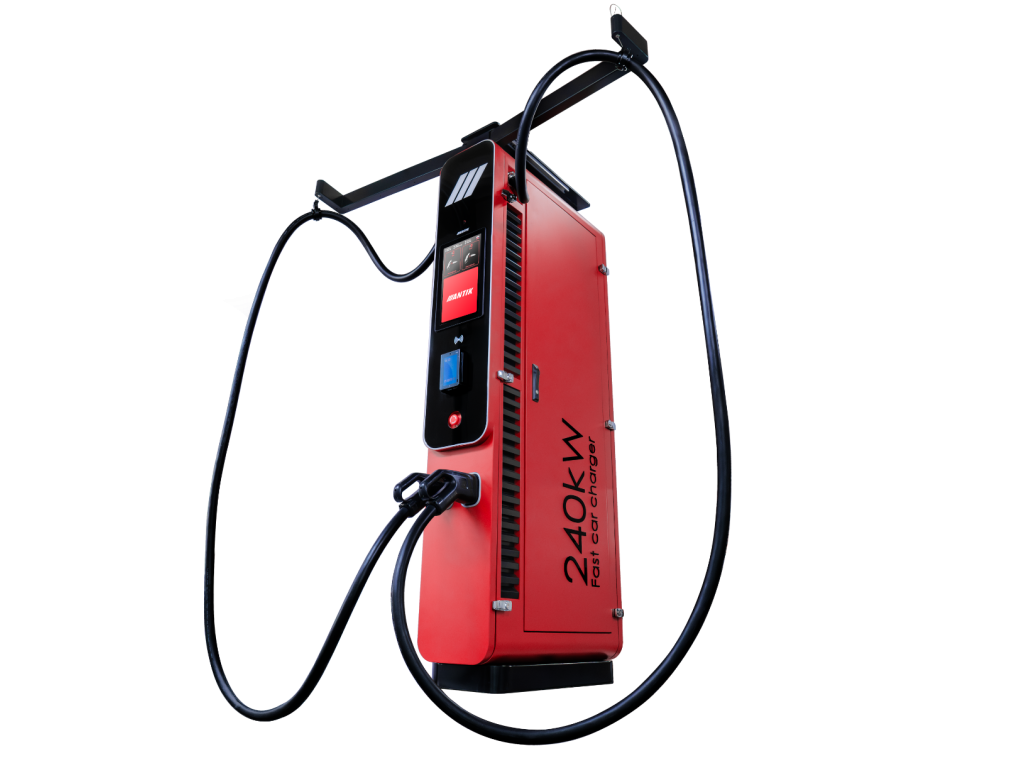

Odľahčovací závesný systém káblov

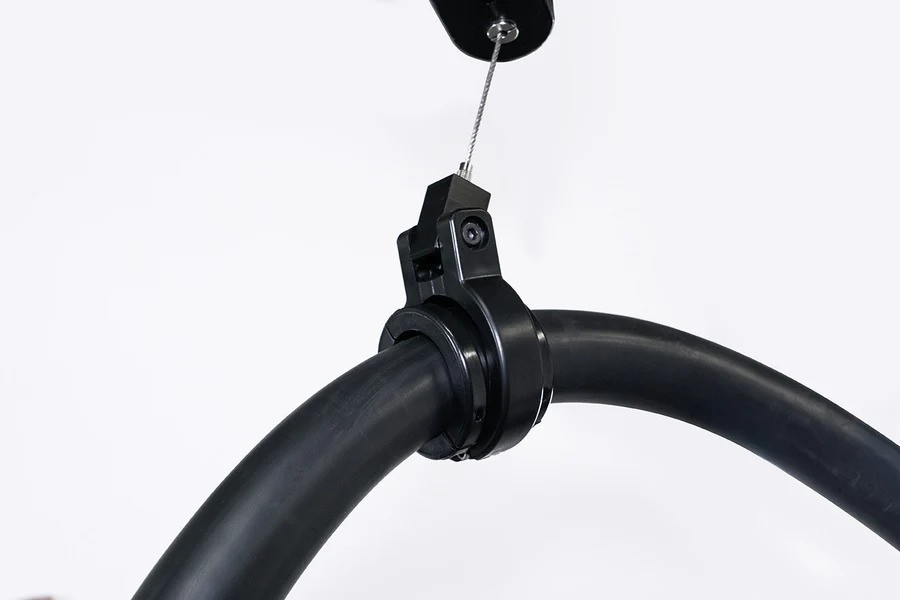

Nabíjačka je vybavená inteligentným odľahčovacím systémom, ktorý nesie časť hmotnosti nabíjacieho kábla a výrazne zjednodušuje manipuláciu pri pripájaní vozidla. Závesný mechanizmus s oceľovým lankom znižuje mechanické namáhanie konektora, kábla aj používateľa počas každodenného používania. Priebežné nadvihnutie kábla zároveň obmedzuje jeho kontakt so zemou, čím pomáha predchádzať opotrebeniu, znečisteniu a poškodeniu. Robustná konštrukcia systému je navrhnutá pre dlhodobú spoľahlivú prevádzku v exteriéri aj komerčných zónach.

•  Odľahčenie hmotnosti nabíjacieho kábla
•  Jednoduchšia a pohodlnejšia manipulácia
•  Menšie zaťaženie konektora a káblov
•  Ochrana pred opotrebením a znečistením
•  Vyšší komfort pri každodennej prevádzke

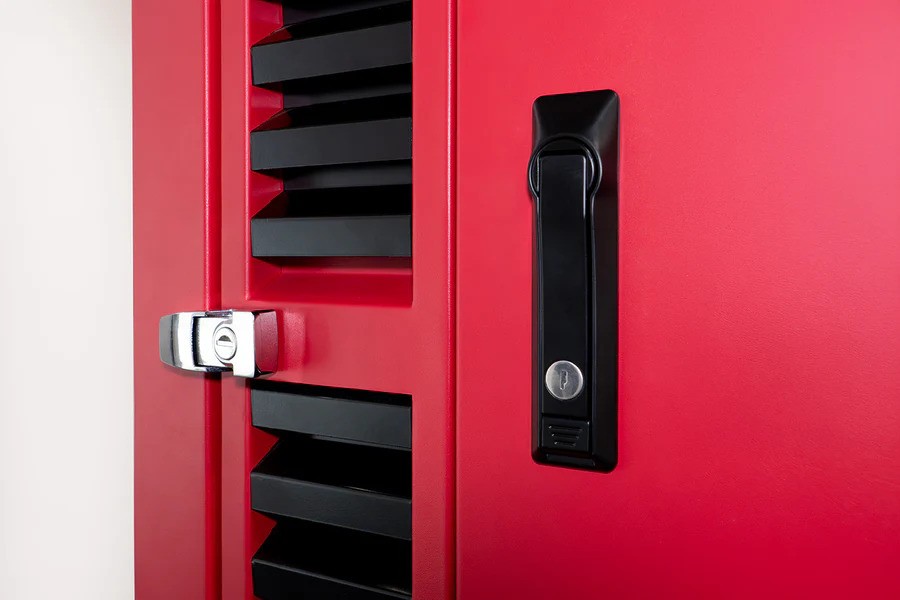

Uzamykateľný servisný prístup

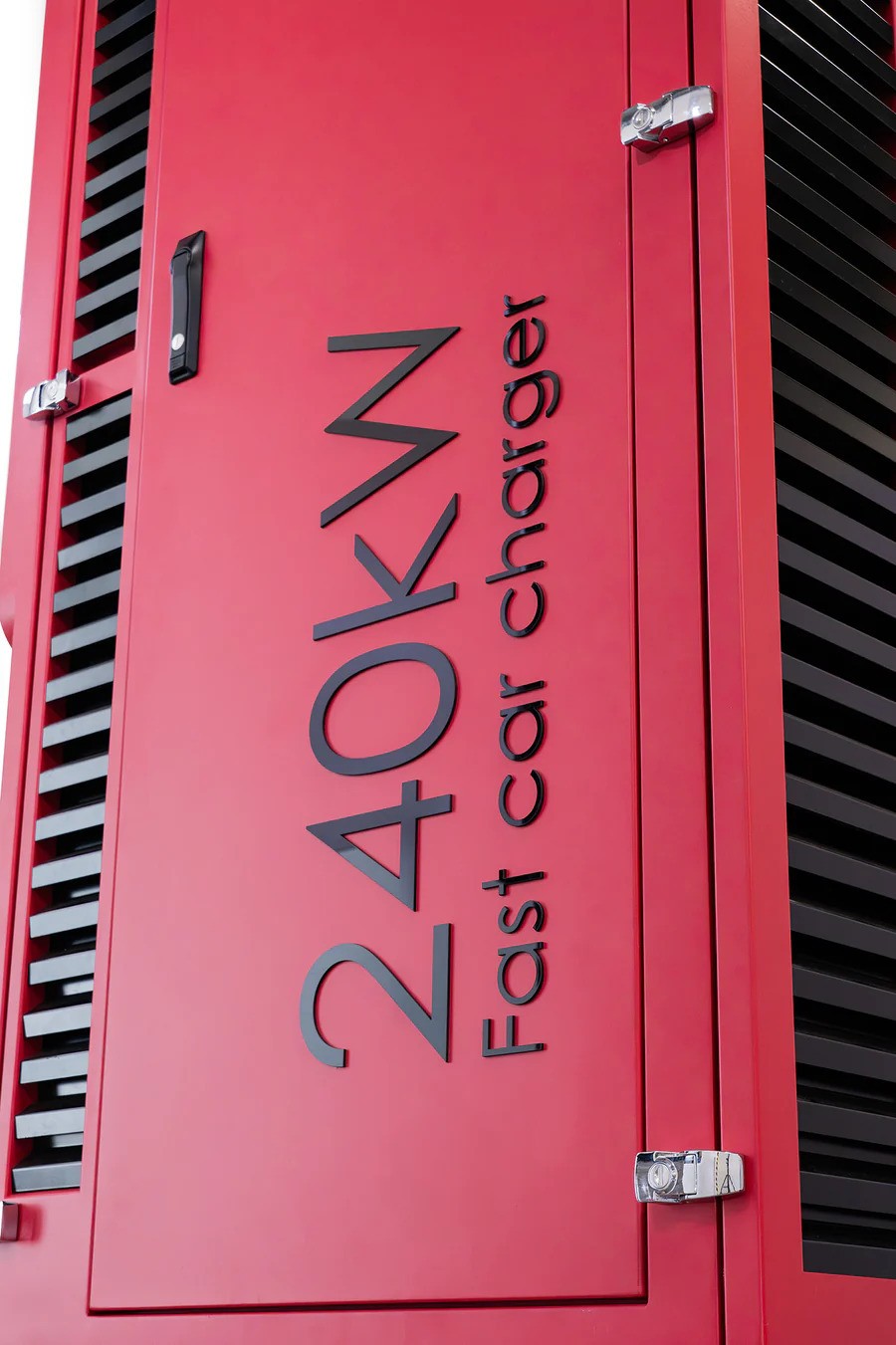

Nabíjačka je vybavená uzamykateľným servisným panelom, ktorý umožňuje autorizovaný prístup k vnútorným komponentom zariadenia. Robustný systém uzamykania chráni výkonovú elektroniku, komunikačné moduly a elektroinštaláciu pred neoprávnenou manipuláciou. Servisné dvere sú navrhnuté pre rýchlu a efektívnu údržbu bez potreby demontáže vonkajších častí zariadenia. Integrované ventilačné otvory zároveň podporujú správne chladenie vnútorných systémov počas prevádzky. Toto riešenie zvyšuje bezpečnosť, spoľahlivosť a zjednodušuje servisné zásahy v teréne.

•  Uzamykateľný servisný vstup
•  Ochrana pred neoprávneným zásahom
•  Rýchly prístup pre technikov
•  Integrované ventilačné chladenie

Efektívna energetická bezpečnosť a ochrana

Zariadenie využíva viacstupňový prepäťový systém Type 1 + 2 + 3, ktorý chráni vnútorné komponenty pred výkyvmi v elektrickej sieti. Vysoký účinník 0.99 zabezpečuje efektívnu prácu a minimalizuje straty počas prevádzky. Ochranná trieda 1 garantuje bezpečnú manipuláciu aj pri vysokých výkonnostných parametroch. Nízka kľudová spotreba pomáha optimalizovať celkové prevádzkové náklady. Celý energetický systém je navrhnutý tak, aby dlhodobo chránil nabíjačku aj pripojené vozidlá.

•  Prepätová ochrana Type 1 + 2 + 3
•  Trieda ochrany 1
•  Účinník 0.99
•  Kľudová spotreba < 60 W
•  Bezpečná prevádzka pri vlhkosti 0–90 %

Optimalizovaný tepelný manažment výkonových modulov

Pokročilý tepelný systém nabíjačky zabezpečuje stabilnú prevádzku aj pri maximálnom zaťažení, pričom aktívne chladenie udržiava konzistentnú teplotu výkonových komponentov. Celý chladiaci okruh je navrhnutý tak, aby eliminoval prehriatie pri dlhodobom nabíjaní a chránil elektroniku pred degradáciou. Vysoká efektivita riadenia tepla predlžuje životnosť zariadenia a znižuje prevádzkové riziká. Konštrukcia zároveň zaisťuje rovnomerné odvádzanie tepla aj v extrémnych klimatických podmienkach. Tým vzniká stabilný systém, ktorý dokáže spoľahlivo pracovať v akomkoľvek režime.

•  Stabilný tepelný režim pri 240 kW
•  Optimalizované chladenie výkonových modulov
•  Dlhodobá prevádzka bez poklesu výkonu
•  Prevencia prehriatia v extrémnych teplotách
•  Znížené namáhanie elektroniky

Pripravenosť na inteligentnú infraštruktúru

Nabíjačka je navrhnutá tak, aby bez problémov zapadla do existujúcich energetických systémov a nabíjacích centier. Jej architektúra umožňuje dynamické riadenie výkonu medzi viacerými stanicami, čo podporuje moderné nabíjacie huby. OCPP komunikačné služby uľahčujú integráciu do backendových platforiem a systémy správy v reálnom čase. Vďaka flexibilite je vhodná pre operátorov, ktorí plánujú budovať väčšie siete alebo flotilové riešenia. Celkové riešenie minimalizuje potrebu budúcich úprav a znižuje náklady na rozšírenie.

•  Kompatibilita so smart infraštruktúrou
•  Riadenie výkonu v nabíjacích huboch
•  Plynulé napojenie na backend systémy
•  Vhodné pre flotilové riešenia
•  Úspora pri budúcich rozšíreniach

Odolná konštrukcia

Zariadenie je vyvinuté tak, aby zvládalo extrémne teploty od –30 °C do +55 °C bez ovplyvnenia výkonu. Krytie IP54 a mechanická odolnosť IK10 zabezpečujú dlhodobé používanie aj v náročných exteriérových podmienkach. Certifikácie podľa EV, EMC a bezpečnostných noriem potvrdzujú jeho súlad s medzinárodnými prevádzkovými požiadavkami. Spoľahlivá konštrukcia chráni citlivé komponenty pred vonkajšími vplyvmi aj pri zvýšenom zaťažení. Vďaka tomu je nabíjačka vhodná pre trvalú prevádzku v akomkoľvek prostredí, od mestských zón po priemyselné areály.

•  IP54 krytie pre exteriér
•  IK10 podľa IEC 62262
•  Prevádzka v rozsahu –30°C až +55°C
•  Certifikácia IEC 61851, 62477, 61439, EN 50364
•  EMC štandardy IEC 61000-4-2/-3/-4/-5/-6

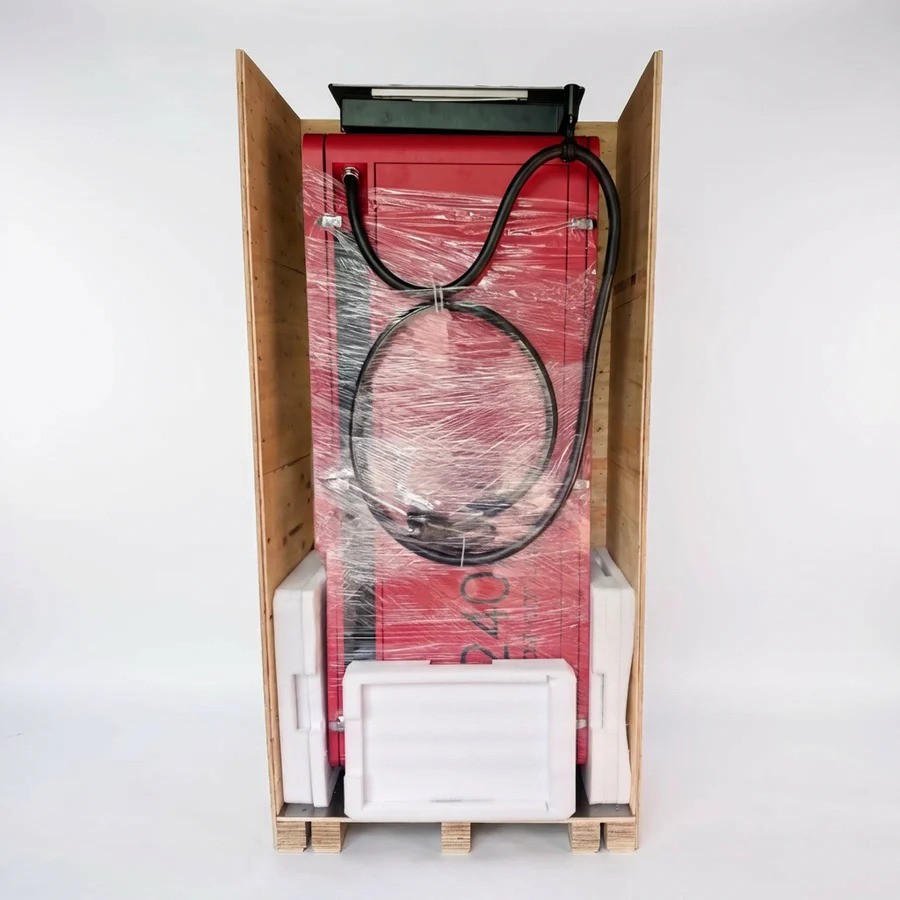

Preprava a flexibilné možnosti umiestnenia

Konštrukcia nabíjačky je navrhnutá pre jednoduché nasadenie v širokom spektre lokalít - od mestských parkovísk až po komerčné a priemyselné areály. Kompaktné rozmery uľahčujú montáž a zároveň minimalizujú nároky na potrebný priestor, vďaka čomu je vhodná aj pre menšie nabíjacie zóny. Odolné vyhotovenie chráni zariadenie pred prachom, vlhkosťou a bežnými vonkajšími vplyvmi počas celoročnej prevádzky. Stabilná konštrukcia znižuje potrebu rozsiahlych stavebných úprav a urýchľuje samotnú inštaláciu. Vďaka tomu predstavuje flexibilné riešenie pre súkromných investorov aj verejných prevádzkovateľov.

•  Kompaktné rozmery pre rýchlu montáž
•  Odolnosť voči počasiu a okolitému prostrediu
•  Stabilná konštrukcia bez náročného kotvenia
•  Vhodné pre mestské aj komerčné lokality
•  Vysoká flexibilita pri umiestnení

Prispôsobiteľný dizajn a vizuálne prvky

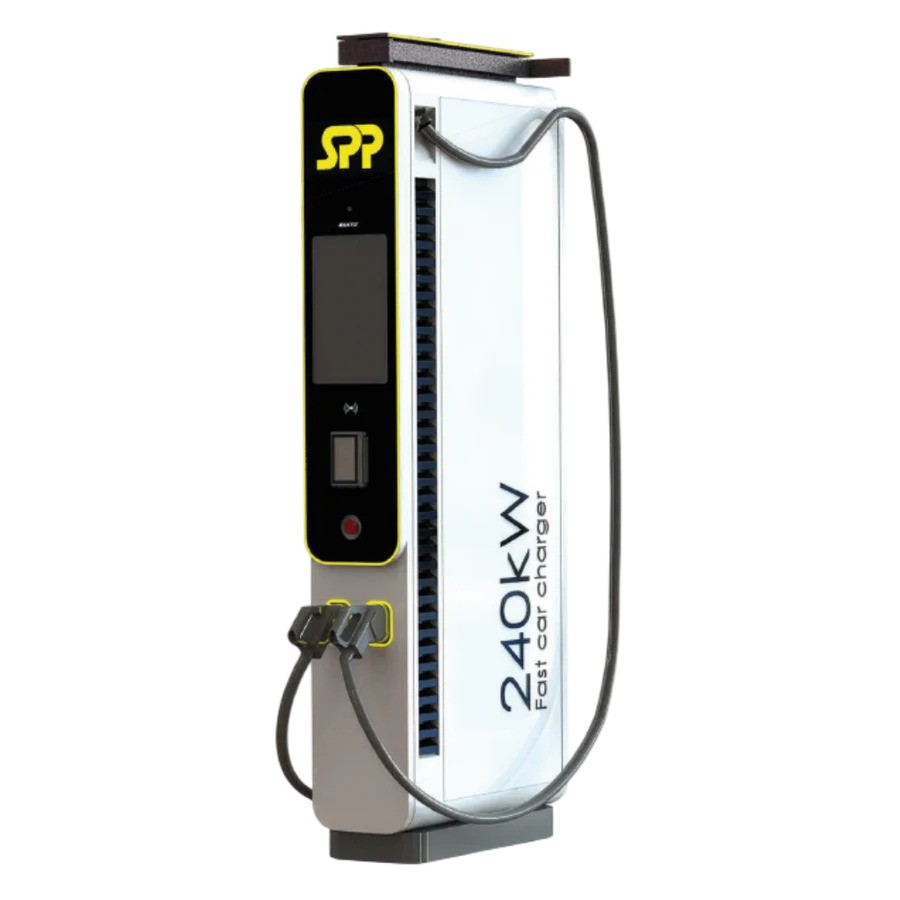

Nabíjačka umožňuje vysokú mieru prispôsobenia farebného vyhotovenia, vďaka čomu ju možno plne zladiť s vizuálnym štýlom mesta, energetickej spoločnosti či firemnej identity. Panelové segmenty a kryty sú navrhnuté modulárne, čo umožňuje rýchlu zmenu farebnej schémy alebo doplnenie logotypov bez zásahu do technických častí. LED podsvietenie po obvode zabezpečuje nielen estetický efekt, ale aj lepšiu viditeľnosť zariadenia v noci, pričom farba môže byť prispôsobená preferenciám zákazníka. Vizuálne zvýraznenie v oblasti displeja zlepšuje navigáciu používateľov a zjednodušuje interakciu pri nabíjaní. Tento prístup umožňuje vytvoriť unikátne produktové vyhotovenie, ktoré zároveň zachová všetky technické štandardy a certifikácie.

•  Možnosť zmeny farebnej schémy kabinetu
•  Prispôsobiteľné LED podsvietenie a farebné okraje
•  Branding cez logá, grafiku a PVC panely
•  Modulárne kryty pre jednoduché dizajnové zmeny
•  Prispôsobenie pre mestá, firmy a energetických operátorov

Chcete predávať tento produkt vo svojom obchode?

Napíšte nám na predaj@antik.sk a my sa vám radi ozveme s veľkoobchodnou ponukou, technickými detailmi a podmienkami spolupráce.

Časté otázky: ANTIK Rýchlonabíjačka 240 kW ATK-FCS240

Aký je maximálny nabíjací výkon tejto stanice?

Maximálny výkon je 240 kW pri konfigurácii jedného výstupu. Stanica podporuje aj dvojvýstupový režim, v ktorom dokáže dodávať 2×120 kW naraz.

Aké nabíjacie konektory táto nabíjačka používa?

Zariadenie je vybavené CCS2 DC konektormi, ktoré podporujú napätie v rozsahu 150–1000 VDC a maximálny prúd 300 A na výstup.

Dá sa nabíjať viac vozidiel súčasne?

Áno. Nabíjačka podporuje súbežné dvojité nabíjanie výkonom až 120 kW na každý výstup, alebo plný výkon 240 kW pri nabíjaní jedného vozidla.

Aké bezpečnostné a certifikačné normy zariadenie spĺňa?

Nabíjačka je certifikovaná podľa:

• IEC 61851-1, IEC 61851-23 (nabíjanie EV),
• IEC 62477-1, IEC 61439-1, IEC TS 61439-7,
• EN 62311, EN 50364,
• EMC normy IEC 61000-4-2/-3/-4/-5/-6,
• IEC 61851-21-2 (emisné limity),
• IEC 61000-3-12 (harmonické skreslenie).

Ako dlhý je nabíjací kábel?

Každý DC výstup je vybavený 5-metrovým káblom s integrovaným systémom zavesenia.

Aký typ prepätovej ochrany sa používa?

Nabíjačka používa viacstupňovú prepäťovú ochranu typu 1 + 2 + 3, čo zabezpečuje stabilitu aj v prostrediach s nestabilnou sieťou.

Aká je hmotnosť a rozmery nabíjačky?

Rozmery zariadenia sú 2100 × 300 × 860 mm a hmotnosť 290 kg.

Je nabíjačka vhodná aj pre verejné prevádzky s vysokým zaťažením?

Áno. Vysoký výkon, veľký rozsah napätia, robustné chladenie a priemyselné certifikácie ju radia medzi riešenia vhodné pre verejné rýchlonabíjacie stanice, čerpacie stanice, mestské siete a firemné flotily.
