ANTIK Bezdrôtový modul na prenos RS485 - Set 2ks ATK-WRS1-2.4G-S2

Modul pre bezdrôtový prenos zbernice RS485 je určený na transparentné prepojenie dvoch alebo viacerých bodov na zbernici RS485 bez použitia káblového vedenia.

Typickým príkladom je komunikácia medzi fotovoltickým meničom a smart meracím zariadením, kde modul prenáša dáta na frekvencii 2,4 GHz s využitím LoRa modulácie. Táto technológia umožňuje dosah až 300 m vo voľnom priestranstve, 30 m v zastavanej oblasti.

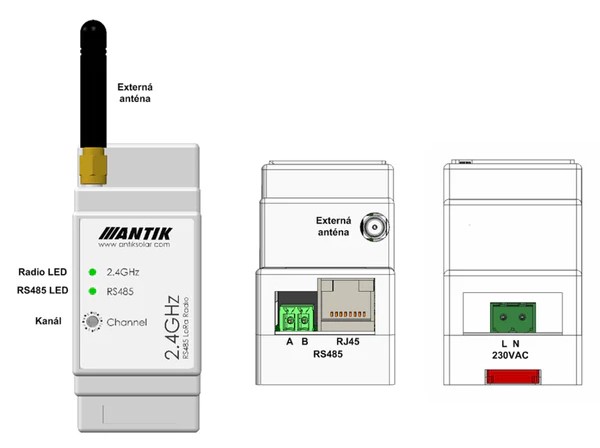

Popis indikačných, konfiguračných prvkov a konektorov modulu

K modulu je dodávaná SMA anténa priama alebo externá samolepiaca anténa, ktorú je možné umiestniť na povrch rozvádzača. Modul obsahuje na linku RS485 skrutkovaciu svorkovnicu ale aj RJ45 konektor, čo umožňuje použitie štandardnej kabeláže dodávanej k fotovoltickým meničom.

Konfigurácia modulu sa nastavuje pomocou jedného 16 polohového otočného prepínača, ktorým sa volí rádiový kanál (1 – 16). Pre správnu funkciu musia byť obidve spolu komunikujúce jednotky nastavené na rovnaký kanál.

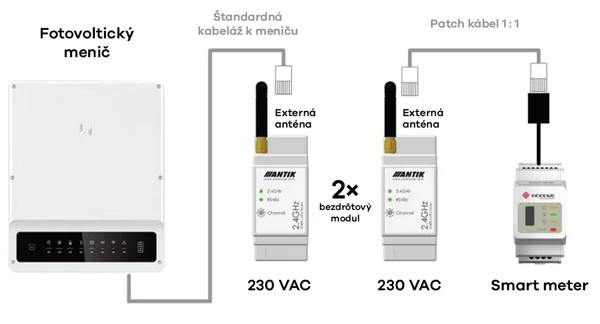

Typická aplikácia modulov

Systém znázorňuje bezdrôtovú komunikáciu medzi fotovoltickým meničom a smart metrom pomocou RS485 zbernice. Štandardný kábel vedie signál z meniča do bezdrôtového modulu, ktorý zabezpečuje prenos dát na frekvencii 2,4 GHz. Druhý modul prijíma signál a prenáša ho cez patch kábel do smart metra.

Tento systém eliminuje potrebu dlhých káblových rozvodov a umožňuje spoľahlivý monitoring spotreby energie.

 Spoľahlivý bezdrôtový prenos RS485

Zariadenie umožňuje transparentný prenos údajov medzi dvoma alebo viacerými bodmi RS485 zbernice prostredníctvom LoRa modulácie v pásme 2,4 GHz. Dosah signálu je až 300 m vo voľnom priestranstve a 30 m v zastavanej oblasti. LED indikátory poskytujú okamžitú vizuálnu kontrolu prenosu dát.

• LoRa modulácia pre vysokú spoľahlivosť
• Dosah až 300 m vo voľnom priestranstve, 30 m v zastavanej oblasti.
• LED indikátory pre kontrolu prenosu dát
• Eliminuje potrebu dlhých káblových rozvodov

Jednoduchá inštalácia a konfigurácia

Modul ATK-SMWRS1 je navrhnutý pre rýchlu montáž na DIN lištu s integrovaným zdrojom z 230 V, čo znižuje potrebu externých napájacích riešení a šetrí čas pri inštalácii. Konfigurácia je jednoduchá vďaka 16-polohovému otočnému prepínaču, ktorým sa volí rádiový kanál. Pre bezchybnú komunikáciu musia byť oba moduly nastavené na rovnaký kanál.

• Montáž priamo na DIN lištu
• Integrovaný zdroj z 230 V (max. 3W)
• Jednoduché nastavenie rádiového kanála (1–16)
• Rýchle a spoľahlivé sprevádzkovanie systému

Obsah balenia a technické informácie

Vďaka kompaktnému prevedeniu a prednastaveným funkciám je zariadenie ľahko použiteľné pre technikov aj pri zložitejších inštaláciách.

Obsah balenia:

• 2× Antik Wireless RS485 SMW RS1 modul
• 2× Anténa 2,4 GHz so zapojovacím káblom
• 4× Zelená svorkovnica (RS485 konektor)
• 2× Užívateľský manuál
• 2× Originálne balenie

Technické informácie:

– Záruka: 2 roky
– Použitie: Zariadenie je určené na použitie v interiéri aj exteriéri (v krytom prostredí podľa IP ochrany)

Poznámka: Tento produkt sa predáva ako dvojbalenie (2-pack).

Možnosť dokúpenia externej antény

Pre zariadenie Wireless RS485 ATK-SMWRS1 je možné dokúpiť externú prísavnú anténu. Táto anténa zlepšuje kvalitu a stabilitu bezdrôtového prenosu signálu na frekvencii 2,4 GHz, najmä v prostrediach so slabším pokrytím alebo pri väčšej vzdialenosti medzi zariadeniami. Je ideálnym riešením pre technické inštalácie, kde je potrebné zabezpečiť stabilný prenos dát aj v náročnejších podmienkach.

Technické informácie:

• Zisk: 5 dBi
• Frekvencia: 2,4 GHz
• Upevnenie: prísavka (sklo/hladký povrch)

Časté otázky: ANTIK modul na bezdrôtový prenos zbernice RS485

Na čo slúži tento modul?

Modul umožňuje transparentný bezdrôtový prenos dát zbernice RS485 medzi dvoma alebo viacerými bodmi bez potreby fyzického prepojenia káblom.

Aký je maximálny dosah prenosu?.

Umožňuje dosah až 300 m vo voľnom priestranstve, 30 m v zastavanej oblasti.

Aké konektory má modul pre RS485?

Obsahuje nasúvaciu skrutkovaciu svorkovnicu (A, B svorky) a RJ45 konektor (A-pin 6, B-pin 3).

Aká je prenosová rýchlosť na RS485?

Modul podporuje rýchlosť 9600 bps, 8 dátových bitov, žiadny paritný bit a 1 stop bit (8N1).

Ako sa moduly párujú?

Nastavením rovnakého rádiového kanála (1–16) pomocou 16-polohového otočného prepínača na oboch komunikujúcich moduloch.
