Podrobný popis

Výkonné duálne nabíjanie

ANTIK WallBox Dual AC 22 kW predstavuje moderné riešenie nabíjania elektromobilov, ktoré umožňuje súčasné a plnohodnotné nabíjanie dvoch vozidiel naraz. Vďaka výstupom typu Type 2 a maximálnemu výkonu 2× 22 kW je zariadenie vhodné pre domácnosti, firemné flotily aj verejné nabíjacie miesta, kde je dôležitá rýchlosť, efektivita a spoľahlivosť. Duálne nabíjanie eliminuje potrebu inštalovať viacero nabíjacích bodov, čo šetrí priestor aj investície.

• 2×22 kW výkon – paralelné nabíjanie dvoch elektromobilov.
• Elektromer s počítadlom energie na každom výstupe
• Podpora všetkých vozidiel s konektorom Type 2.
• Flexibilná inštalácia – montáž na stenu alebo špeciálny stĺpik podľa potrieb.
• Efektívne riešenie – šetrenie priestoru a nákladov oproti viacerým wallboxom.

Stabilná LAN konektivita a vzdialená správa

ANTIK WallBox Dual AC 22 kW využíva LAN Ethernet rozhranie (10/100 Mbit) ako primárny komunikačný kanál, čím zabezpečuje vysokú stabilitu a spoľahlivosť dátového prenosu. Ethernertové pripojenie eliminuje typické problémy bezdrôtových technológií, ako sú latencia, rušenie či strata signálu, a je tak optimálnou voľbou pre firemné a komerčné inštalácie.

• Deterministický prenos dát – stabilná komunikácia bez výpadkov alebo kolísania signálu.
• Rýchla odozva v reálnom čase – kľúčová pri správe viacerých nabíjacích bodov.
• Bezproblémová integrácia – kompatibilita s existujúcimi firemnými LAN/WAN sieťami.
• Zvýšená úroveň bezpečnosti – minimalizuje riziko neoprávneného prístupu oproti WiFi.
• Škálovateľnosť – vhodné riešenie pre siete s desiatkami nabíjacích staníc.

Podpora OCPP – firmy, hotely a vyhodnocovanie spotreby

ANTIK WallBox Dual AC 22 kW podporuje OCPP verzie 1.6, čo je medzinárodný štandard pre komunikáciu nabíjacích staníc s centrálnymi systémami. Táto funkcia umožňuje firmám, hotelom a komerčným prevádzkam jednoducho spravovať viaceré nabíjačky z jedného miesta, sledovať spotrebu energie a nastavovať prístup pre zákazníkov alebo zamestnancov.

V praxi to znamená, že nabíjanie možno priamo prepojiť s fakturáciou, loyalty programom či ubytovacím systémom hotela. Spotreba energie je zaznamenávaná a priradená ku konkrétnemu užívateľovi alebo karte, čo zjednodušuje vyhodnocovanie nákladov. Pre firmy to prináša transparentnosť, pre hotely pridanú hodnotu služieb a pre zákazníkov jednoduchý prístup cez karty či aplikácie.

Odporúčané OCPP platformy tretích strán

Kompatibilita so systémami ako Seak (platené) a Steve (open-source) umožňuje centrálnu správu s jasným prehľadom kto–kedy–kde nabíjal a priamym napojením na billing/CRM.

• SteVe je open-source OCPP server (CSMS) vyvíjaný komunitou/RWTH Aachen; používa sa na správu nabíjacích bodov a podporuje OCPP 1.6 (a novšie). GitHub +2 rwth-i5-idsg.github.io +2
• SEAK je komerčný dodávateľ riešení pre EV nabíjanie; ich „Seak Charge“/backend sa integruje s nabíjačkami cez OCPP a umožňuje správu lokalít, cien a používateľov.

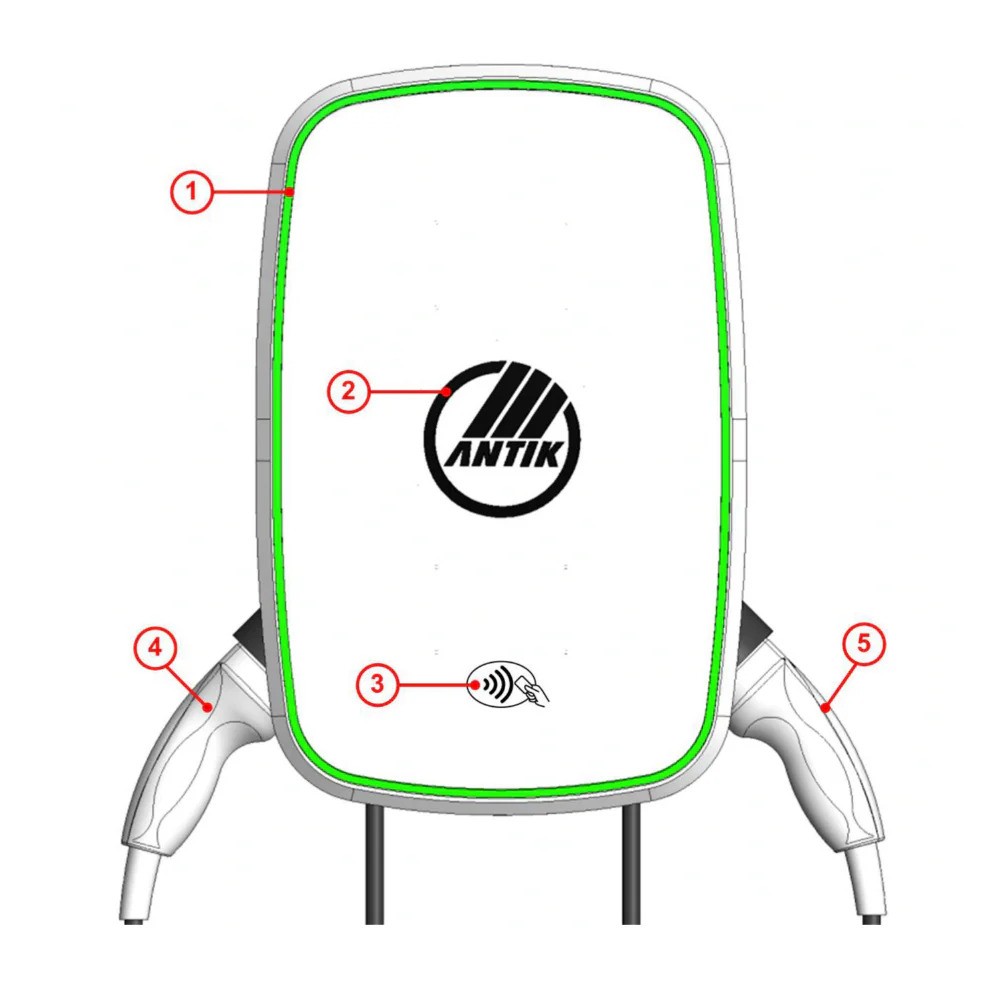

Predný panel nabíjačky

Predná časť ANTIK WallBoxu kombinuje moderný dizajn s funkčnými prvkami. LED indikácia zobrazuje stav zariadenia, používateľ má k dispozícii MiFare čítačku pre autorizáciu a dva výkonové konektory Type 2 pre súčasné nabíjanie dvoch vozidiel.

• (1) Indikačný LED pás – farebné svetlo signalizuje stav nabíjania a pripravenosť zariadenia.
• (2) Logo nabíjačky – priestor pre branding alebo prispôsobenie dizajnu.
• (3) Miesto pre MiFare kartu – rýchla a bezpečná autorizácia používateľov.
• (4) Konektor výstupu 1 – zásuvka Type 2 pre prvé vozidlo.
• (5) Konektor výstupu 2 – zásuvka Type 2 pre druhé vozidlo.

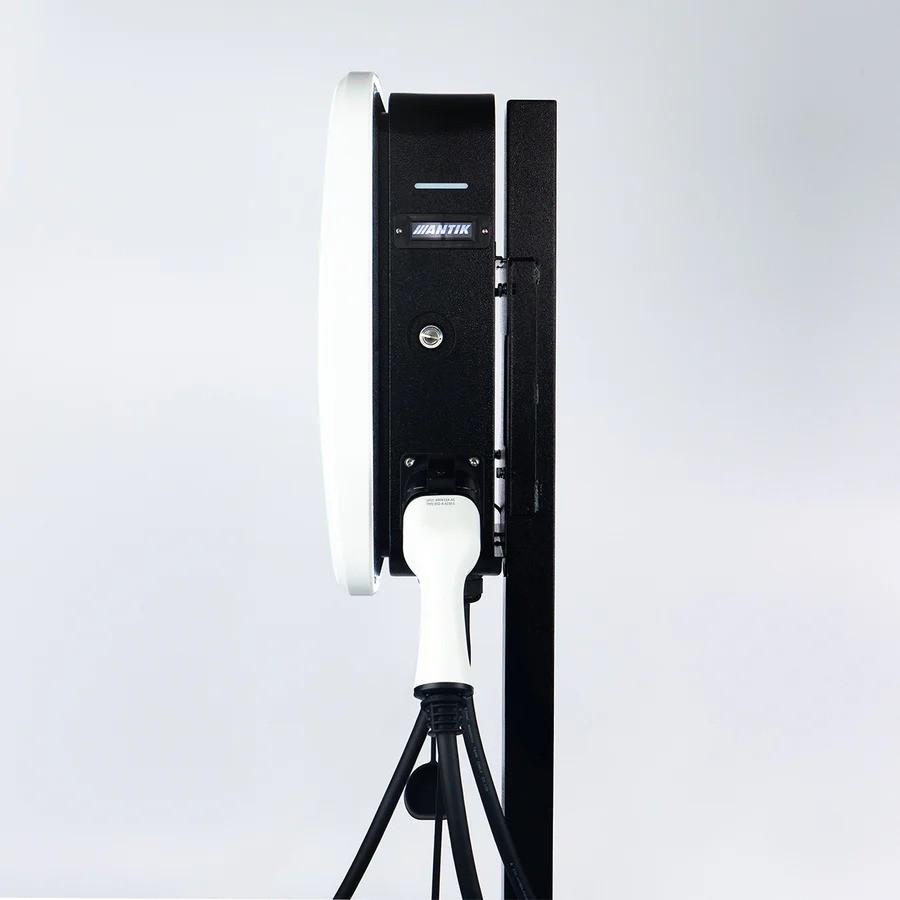

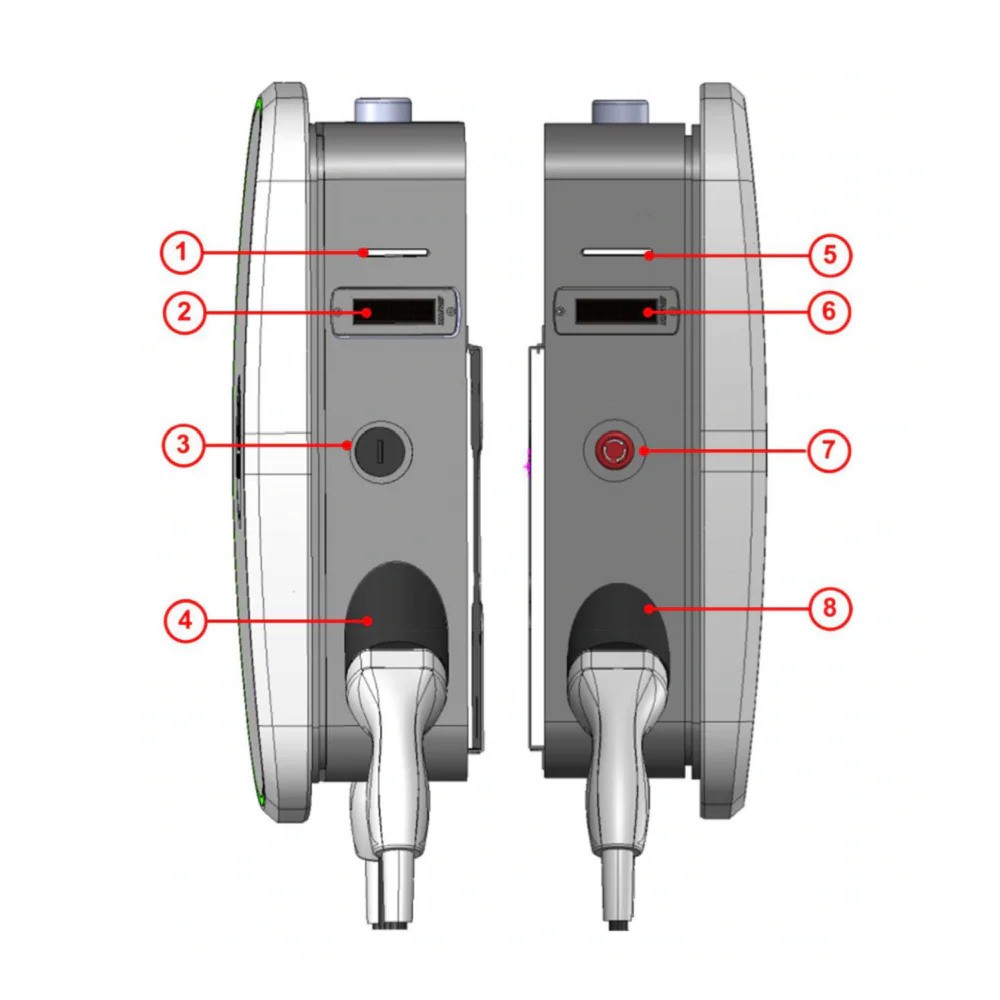

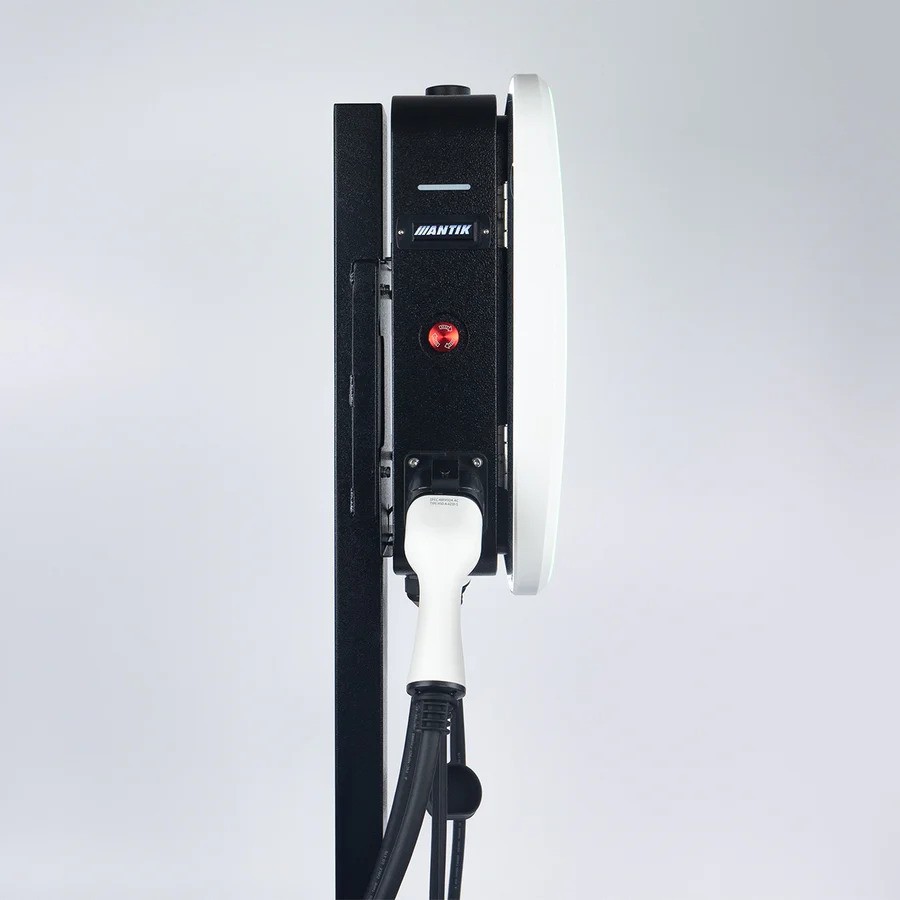

Bočný panel nabíjačky

Bočné časti WallBoxu obsahujú kľúčové technické a bezpečnostné prvky. Používateľ tu nájde LAN port pre sieťové pripojenie, OLED displej pre základné informácie, ako aj núdzové tlačidlo na okamžité odpojenie výstupov.

• (1) Indikačný LED pás – signalizácia stavu nabíjačky.
• (2) LED pásik s textom – zobrazuje informáciu o priebehu nabíjania
• (3) Bezpečnostný zámok – umožňuje autorizovaný vstup pre servis a údržbu.
• (4) Nabíjací konektor (ľavá strana) – pevne pripojený kábel s koncovkou Type 2 pre vozidlo.
• (5) Indikačný LED pás (pravá strana) – rovnaká signalizácia aj na druhej strane.
• (6) LED pásik s textom (pravá strana) – opäť textový LED panel zobrazujúci stav nabíjania.
• (7) Konektor výstupu 1 – zásuvka Type 2 pre druhé vozidlo.
• (8) Konektor výstupu 2 – zásuvka Type 2 pre prvé vozidlo.

Užívateľské rozhranie a pohodlná obsluha

Pri návrhu WallBoxu sa myslelo na komfort obsluhy aj v náročných prevádzkach. LED indikátory pre každý výstup poskytujú okamžitý vizuálny stav, zatiaľ čo bočný OLED displej zobrazuje detailné údaje o priebehu nabíjania a notifikačné hlášky. MiFare čítačka kariet zabezpečuje kontrolovaný prístup len pre oprávnených používateľov (zamestnanci, hostia, externí dodávatelia). Pre centrálnu správu je k dispozícii webové rozhranie Antik Cloud, cez ktoré je možné vykonávať vzdialený dohľad, plánovanie, prideľovanie práv a vyhodnocovanie spotreby.

• LED indikátory – okamžitý prehľad o stave výstupov.
• OLED displej – detailné zobrazenie aktuálnych údajov o nabíjaní.
• MiFare čítačka kariet – prístup len pre oprávnených užívateľov.
• Antik Cloud – vzdialené ovládanie, plánovanie, správa používateľov a história spotreby.

Inteligentné riadenie energie a fotovoltika

Zariadenie ponúka pokročilé riadenie nabíjania s možnosťou dynamickej voľby režimov, ktoré umožňujú užívateľovi optimalizovať spotrebu energie. Okrem klasického režimu nabíjania možno aktivovať aj režim PREBYTKY, pri ktorom wallbox využíva prebytočnú solárnu energiu z fotovoltiky. Vďaka prepojeniu s meničom cez MODBUS TCP dokáže zariadenie prispôsobiť výkon aktuálnej výrobe elektriny, čím znižuje odber zo siete a znižuje náklady. Tento prístup je nielen ekonomicky výhodný, ale aj ekologický, pretože podporuje maximálne využitie obnoviteľných zdrojov.

• Dva režimy nabíjania – štandardný a úsporný z prebytkov fotovoltiky.
• Priame prepojenie s FVE – jednoduchá komunikácia s meničom bez zložitej inštalácie.
• Optimalizované náklady – zníženie závislosti od distribučnej siete.

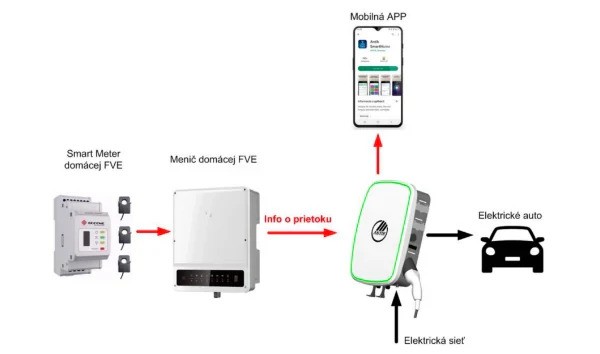

Schéma zapojenia

Najefektívnejší spôsob využitia fotovoltaiky je taký, kedy sa čo najviac vyrobenej energie spotrebuje priamo v domácnosti. Optimálne je využitie energie počas dňa, napríklad vo forme dobíjania pripojeného elektrického vozidla. ANTIK WallBox Dual AC 22 kW vám umožní nasmerovať prietoky z fotovoltického meniča na dobíjanie elektrického vozidla, bez nutnosti zložitej inštalácie.

Funkcia dobíjania vozidla z prebytkov fotovoltiky

Wallbox detekuje prítomnosť meniča domácej FVE v lokálnej sieti, a následne pravidelne vyčítava údajov o prietokoch do siete z meniča pomocou MODBUS TCP protokolu. Na základe tejto informácie sa riadi výkon dobíjania. Všetky prevádzkové údaje sú zaznamenané a dostupné vo webovom rozhraní Antik Cloud, kde ich možno prezerať, exportovať a vyhodnocovať v reálnom čase.

Bezpečnosť na prvom mieste

Bezpečnosť je pri nabíjaní elektromobilov kľúčová a ANTIK WallBox Dual AC 22 kW preto obsahuje viacnásobné ochranné prvky, ktoré zabezpečujú maximálnu spoľahlivosť prevádzky. Integrovaný prúdový chránič typu B chráni pred únikmi prúdu, ochrana proti nulovaniu znižuje riziko porúch a núdzové tlačidlo umožňuje okamžité odpojenie výstupov v prípade nehody alebo poruchy. Vďaka krytiu IP54 je zariadenie odolné proti prachu a vode, čo ho robí vhodným pre vnútornú aj vonkajšiu inštaláciu.

• Prúdový chránič typu B – ochrana proti poruchovým prúdom počas nabíjania.
• Núdzové tlačidlo – okamžité zastavenie prevádzky v kritickej situácii.
• Krytie IP54 – spoľahlivá ochrana pred prachom a striekajúcou vodou.
• Bezpečnosť siete aj auta – eliminácia rizika poškodenia batérie či elektroinštalácie.

Dizajnová flexibilita na mieru

Okrem technických parametrov ponúka ANTIK WallBox Dual AC 22 kW aj dizajnovú prispôsobiteľnosť pri odbere viacerých kusov, ktorá umožňuje zladiť zariadenie s prostredím, kde bude inštalované. Zákazník si môže zvoliť farbu predného plastu, dizajn LED pásov a doplniť logo alebo grafické prvky, čím wallbox dokonale zapadne do vizuálnej identity firmy alebo domácnosti.

• Farba na mieru – možnosť voľby odtieňov predného panelu.
• LED prvky – dizajnové prispôsobenie svetelných pásov.
• Branding – integrácia firemného loga alebo vizuálnej identity.
• Estetická pridaná hodnota – vhodné riešenie pre komerčné aj súkromné projekty.

Časté otázky: Antik SmartCityWallBox Dual AC 22kW

Aké sú možnosti montáže?

WallBox je možné inštalovať nástennou montážou alebo na samostatný stĺpik. Konštrukcia je navrhnutá na jednoduchú montáž a servisný prístup.

Aký typ konektora je použitý?

Stanica disponuje dvomi zásuvkami Type 2, ktoré sú aktuálne štandardom pre európske elektromobily.

Aké komunikačné rozhrania WallBox podporuje?

Podporované je výhradne LAN/Ethernet (10/100 Mbit). Vďaka protokolu OCPP 1.6 je zariadenie kompatibilné s backend systémami prevádzkovateľov (správa, monitoring, billing) cez pevnú sieť LAN.

Aké sú prevádzkové podmienky?

Zariadenie je navrhnuté na prevádzku v teplotnom rozsahu od -20 °C do +60 °C. Krytie IP54 zaručuje odolnosť proti prachu a striekajúcej vode.

Ako funguje integrácia s fotovoltikou?

WallBox komunikuje s meničom fotovoltickej elektrárne cez MODBUS TCP protokol, vyhodnocuje prietoky energie do siete a podľa nich riadi výkon nabíjania (štandardný alebo prebytkový režim).

Má WallBox integrované meranie spotreby?

Áno. Každý výstup má elektromer s počítadlom energie a zobrazuje okamžitý odber/výkon. Namerané údaje sú dostupné lokálne (OLED/LED indikácia) aj vo webovom rozhraní Antik Cloud na detailný prehľad, exporty a vyhodnocovanie.

Ako prebieha autorizácia používateľov?

Prístup k zariadeniu je možné kontrolovať cez MiFare čítačku kariet. Vďaka tomu je stanica vhodná aj pre firemné flotily alebo verejné inštalácie.
